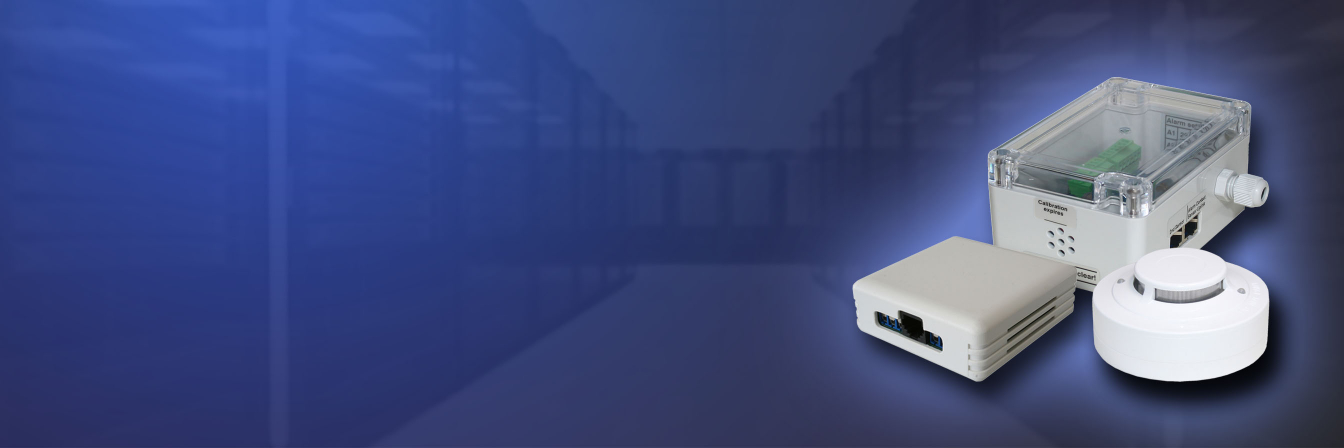

GENEREX bietet für die Geräte der CS141 ein umfangreiches Sortiment an Sensoren an:

Jede USV-Anlage stellen zahlreiche Informationen bereit, um über den allgemeinen Zustand einer Anlage zu informieren. Was nicht erfasst werden kann, sind zum Beispiel Wasserstoffansammlungen durch ausgasende Batterien oder Temperaturentwicklungen außerhalb der Anlage selber.

Sollte die USV außerhalb der angegebenen Spezifikationen betrieben werden, kann dies zu Beschädigungen oder sogar zum Totalausfall einer Anlage führen:

Sensoren für den Direktanschluss an den CS141

Temperatursensor

Bestell-Nr.: SM_T_COM

Der Sensor kann direkt an den COM 2 - Anschluss an den CS141 angeschlossen werden und überwacht in Echtzeit die Temperatur die relative Luftfeuchtigkeit. Damit ist es möglich, die nähere Umgebung der USV-Lösung aktiv zu überwachen.

Messbereich: -25°C - +100°C, +/- 0,5%
Ausgangssignal: Serielles Protokoll (2400 Baud)
Betriebsspannung: 8 - 12V DC
Besonderheiten: Versorgung über Anschluss COM2 des CS141
Anschlusskabel: DB9 - Mini-DIN, 1.8m (im Lieferumfang) max.30m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Kombisensor für Temperatur und Luftfeuchtigkeit

Bestell-Nr.: SM_T_H_COM

Der Sensor kann direkt an den COM 2 - Anschluss an den CS141 angeschlossen werden und überwacht in Echtzeit sowohl die Temperatur als auch die relative Luftfeuchtigkeit. Damit ist es möglich, die nähere Umgebung der USV-Lösung aktiv zu überwachen.

Messbereich / Temperatur: -25°C - +100°C, +/- 0,5%
Messbereich / Luftfeuchtigkeit: 0 - 100% rel. L, +/- 2%
Ausgangssignal: Serielles Protokoll (2400 Baud)
Betriebsspannung: 8 - 12V DC
Besonderheiten: Versorgung über Anschluss COM2 des CS141
Anschlusskabel: DB9 - Mini-DIN, 1.8m (im Lieferumfang) max.30m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Alarm-Buzzer

Bestell-Nr.: CS141_BUZ

Der Alarmgeber ist ein zusätzliches Gerät, dass über den AUX-Port betrieben werden kann. Der Alarmgeber gibt ein bis zu 80 db lautes Signal aus, um auf eine Notlage aufmerksam zu machen.

Betriebsspannung: 3 - 4V DC
Stromaufnahme: ca. 15mA
Schallpegel: ca. 70 dB
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 5m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Sensoren für den SENSORMANAGER

Temperatursensor

Bestell-Nr.: SM_T

Der SM_T_ Temperatursensor überwacht in Echtzeit die Temperaturen der Betriebsumgebung einer USV-Anlage. Sollten die Betriebsbedingungen bedenkliche Werte erreichen, kann ein entsprechender Alarm- oder Notfall ausgelöst werden.

Der SM_T Temperatursensor kann mit anderen analogen Sensoren kombiniert werden.

Messbereich: 0°C - +100°C, +/- 1%
Betriebsspannung: 15 - 24V DC
Ausgangssignal: 0 - 10V DC
Zusätzliche Eingänge: 1x Digital
Besonderheiten: Anschluss für weiteren Fühler
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Sensor für Temperatur und Luftfeuchtigkeit

(auch im Standalone-Betrieb einsetzbar)
Bestell-Nr.: SM_T_H

Temperatur und Luftfeuchtigkeit bestimmen die Leistung einer USV-Anlage und können sich je nach Betriebsumgebung schnell ändern. Mit diesem Kombisensor können Sie die Betriebsstätte in Echtzeit überwachen und werden rechtzeitig gewarnt, wenn die zugelassenen Maximalwerte für den Betrieb der USV-Anlage überschritten werden.

Der SM_T_H Kombisensor liefert zwei Messergebnisse, benötigt jedoch auch 2 Kanäle.

Messbereich / Luftfeuchtigkeit: 0 - 100% rel. L, +/- 5%
Betriebsspannung: 15 - 24V DC
Ausgangssignal: 2x 0 - 10V DC
Zusätzliche Eingänge: 1x Digital
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Sensor für relative Luftfeuchtigkeit und akuten Wassereinbruch

Bestell-Nr.: SM_HYG2

Der SM_HYG2 wird benötigt, sobald bei der Betriebsumgebung mit Luftfeuchtigkeit durch Verdunstung, Schwitzwasser oder Wolkenbildung oder ähnlichem zu rechnen ist, wodurch die Betriebsbedingungen einer USV-Anlage überschritten werden.

Der SM_HYG2 kann sowohl akuten Wassereinbruch als auch relative Luftfeuchtigkeit überwachen.

Messbereich: Nass oder trocken
Stromversorgung: 9 –15VDC
Stromaufnahme: ca. 20 mA
Kontaktbelastung: 125 VAC,60 VDC,1A
Kontakt-Art: NC o. NO (konfigurierbar)
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 27 mm (B x T x H)
Besonderheiten: 1 Sensor (im Lieferumfang enth.) mit Kabellänge 2m, Akustische und optische (LED) Alarmgebung, Anschlussmöglichkeit bis zu 10 weitere SM_HYG2

Zubehör für den SM_HYG2

Der SM_HYG2 kann über den SENSORMANAGER angeschlossen werden und alternativ mit einem eigenen Netzteil im Standalonebetrieb als Wasserdetektor mit eigenständigem Alarmgeber arbeiten.

Bestell-Nr.: SM_HYG_S
Wassersensor mit einer Kabellänge von 2m/78.74in.
Bestell-Nr.: SM_HYG_S5
Wassersensor mit einer Kabellänge von 5m/196.85 in.
Bestell-Nr.: SM_HYG_S10
Wassersensor mit einer Kabellänge von 10m/393.7in.
Bestell-Nr.: PS_HYG
Stromversorgung für den Gebrauch des SM_HYG2 als Standalone-Version.

Zugangskontrollsysteme und Einbruchschutz

Die USV-Lösung ist innerhalb von Infrastrukturen ein besonders hohes Ziel, da sie den Betrieb die kritischen Systeme sicherstellt, bis weitere Notfallmaßnahmen greifen können.

GENEREX bietet daher auch aktive Zugangskontrollsysteme an, um auf unbefugten Zutritt rechtzeitig zu reagieren:

Glasbruchmelder

Bestell-Nr.: SM_GLAS

Der Glasbruchmelder ist eine schnelle und effiziente Möglichkeit, die Sicherheit von verglasten Oberflächen zu gewährleisten und bei Sprüngen und Rissen sofort einen digitalen Alarm zu geben.

Messbereich: Radius ca. 2m
Kontakt-Art: NC
Frequenzbereich: 120 kHz
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 27 x 27 x 14 mm (B x T x H)

Bewegungsmelder

Bestell-Nr.: SM_MD

Mit dem SM_MD Bewegungsmelder können schnell und effizient Räume, Zugangswege, Flure oder auch Fluchttreppen überwacht werden. Sobald der SENSORMANAGER eine Bewegung gemeldet bekommt, können von einer automatisierten Lichtanlage bis hin zu einem komplexen Melde- und Warnsystem alle Szenarien realisiert werden.

Der SM_MD kann mit anderen Sensoren kombiniert werden, um komplexe Zugangskontrollen zu realisieren.

Messbereich: 14m x 14m, 90°
Betriebsspannung: 9 – 16 V DC
Ausgangssignal: wie Versorgungsspannung
Stromaufnahme: ca. 17 mA
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 115 x 60 x 45 mm (B x T x H)

Elektrischer Türkontakt

Bestell-Nr.: SM_DC

Der SM_DC ist kein elektrisches Schloss, er ist eine unterstützende Maßnahme innerhalb des Gebäudemanagements. Beispielsweise kann ein Alarmsystem nur scharf geschaltet werden, wenn alle Fenster geschlossen wurden.

Der SM_DC kann mit anderen Sensoren kombiniert werden, um komplexe Zugangskontrollen zu realisieren.

Kontakt-Art: Magnetischer Alarmkontakt
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m

Technische, optische und akustische Alarmsysteme

Mit dem SENSORMANAGER können Geräte der CS141 Produktfamilie "Sofortmaßnahmen" einleiten, um zum Beispiel Evakuierungsalarm für gefährliche Bereiche zu geben, Notentlüftungen zu schalten oder über- und untergeordnete Systeme zu informieren.

Relaisbox

Bestell-Nr.: SM_IO

Die SM_IO - Relaisbox kann unabhängig von angeschlossenen Sensoren über den SENSORMANAGER potentialfreie Kontakte schalten und so direkt mit anderen Systemen interagieren. Auf diesen Weg können Systeme getriggert und bei Bedarf auch Feedbacks über den Erfolg einer Aktion eingeholt werden, die dann mit Messergebnissen von Sensoren kombiniert werden können.

Mit der SM_IO - Box kann ein SENSORMANAGER direkt mit anderen Systemen interagieren.

Betriebsspannung: 12-15V DC
Stromaufnahme: ca. 20mA
Schaltkontakt: 125V AC, 1A (NO, NC Kontakt)
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Akustischer Alarmgeber

Bestell-Nr.: SM_BUZ

Der SM_BUZ ist ein Alarmgeber, welcher dynamisch an das Alarmverhalten von allen Sensoren und digitalen Kontakten gekoppelt werden kann. Das Alarmsignal kann verwendet werden, um auf Gefahrenquellen jeglicher aufmerksam zu machen.

Der SM_BUZ Alarmgeber kann mit anderen Sensoren und Kontakten kombiniert werden.

Betriebsspannung: 12 - 15V DC
Stromaufnahme: ca. 30mA
Schallpegel: ca. 85 dB
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Optischer Alarmgeber

Bestell-Nr.: SM_FLASH

Der SM_FLASH gibt ein deutlich sichtbares Alarmlicht ab, um z.B. auf gefährliche Bereiche aufmerksam zu machen, Betriebszustände einer Maschine anzuzeigen oder in Verbindung mit anderen Systemen auf eine akute Gefahr hinzuweisen.

Der optische Alarm SM-Flash kann mit allen Sensoren und Inputs gekoppelt werden.

Betriebsspannung: 12-15V DC
Stromaufnahme: ca. 170mA
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 67 mm (B x T x H)

Gas und Gefahrenstoffsensoren

Produktionsbedingt können unter Umständen gesundheitsschädliche, tödliche oder hochexplosive Gasgemische entstehen.

Gassensoren sind oftmals die einzige Möglichkeit, diese mitunter geruch- und farblosen Gefahrenquellen rechtzeitig zu erkennen und automatische Gegenmaßnahmen zu ergreifen.

Rauchmelder

Bestell-Nr.: SM_SD1

Sobald es Brandschutzbestimmungen erfordern, müssen diese Sensoren eine Betriebsstätte oder brandgefährdete Bereiche absichern. Aber auch ohne die gesetzliche Notwendigkeit ist dieser Sensor zu empfehlen, denn je früher eine Warnung vorliegt, desto schneller kann mit den geeigneten Maßnahmen reagiert werden.

Der Rauchmelder bietet eine zuverlässige Erkennung von akuter Rauchbildung. Er kann aber auch an die Messergebnisse von weiteren Sensoren und Kontakten gekoppelt werden, was diesen Sensor sehr flexibel einsetzbar macht.

Betriebsspannung: 10 – 15V DC
Ausgangssignal: wie Versorgungsspannung
Stromaufnahme: ca. 50mA
Erfassung: Fotozelle
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 84 x 77 mm (D x H)

Wasserstoffsensor

Bestell-Nr.: SM_H2_LC

Wasserstoff bildet sich zum Beispiel als Nebenprodukt durch den Ladevorgang von Batterien und wird über Ventile an die Umgebung abgegeben. Da es leichter als die umgebende Luft ist, steigt es auf und sammelt sich an Überhängen, in Regalen, Nischen, Deckenbereichen, etc. Sobald die Wasserstoffkonzentration etwa 4 % erreicht, bildet sich schlagartig ein instabiles und brennbares Gasgemisch. Da Wasserstoff selber hierbei geruchlos und farblos ist, benötigt man bei der entsprechend spezialisierte Sensoren wie den SM_H2_LC Wasserstoffsensor, mit denen frühzeitig Wasserstoff erkannt werden kann. Der Wasserstoffsensor SM_H2_LC verfügt über ein zweistufiges Warnsystem, bei dem die Warnstufen unabhängig voneinander ausgelöst werden.

Anschluss am SENSORMANAGER: Beim SENSORMANAGER wird der SM_H2_LC direkt auf die digitalen Eingänge gelegt, um ein entsprechendes Warnsignal zu erhalten.

Der Wasserstoffsensor kann nicht direkt mit dem CS141 verbunden werden. Basierend auf dem Hardware-Setup wird ein CON_R_AUX4, GX_R_AUX4, ein SENSORMANAGER oder SITEMANAGER / SITEMONITOR benötigt.

Betriebsspannung: 9 – 112V DC (stabilized)
Stromaufnahme: ca. 300mA max.
Betriebstemperatur: 0 - 40 C
Messgenauigkeit: +/- 20% under calibration conditions (20 C, 1013 hPa, hum. 65%)
Max. messbare momentane Wasserstoffkonzentration: 100% LEL (<1min/30min)

Sensoren von Drittanbietern

Der SENSORMANAGER kann auch Sensoren von Drittanbietern verwalten und entsprechend anbinden. Sollten Sie Sensoren benötigen, die

• Druckverhältnisse

• Gaskonzentrationen

• Lichtverhältnisse

• Säure-/Basekonzentrationen

oder ähnliches benötigen, sprechen Sie uns an!

Gemeinsam finden wir eine nach Maß geschneiderte Lösung für die Absicherung Ihrer IT- und Gebäude-Infrastruktur.
