Zubehör für ein schlankes und modernes Infrastrukturmanagement Made in Germany & USA

Moderne IT-Systeme werden inzwischen von komplexen und intelligenten Schattensystemen betreut, welche alle den IT-Systemen nahen Infrastrukturmaßnahmen wie USV-Lösungen, Temperaturen, Zugangskontrollen, Leistungsschaltungen und ähnliches betreut. GENEREX bietet mit seinem ausgesuchten Portfolio an Erweiterungen für den SITEMANAGER 6 und den SITEMONITOR 6 die optimale Systemlösung für ein modernes und schlankes Infrastrukturmanagement.

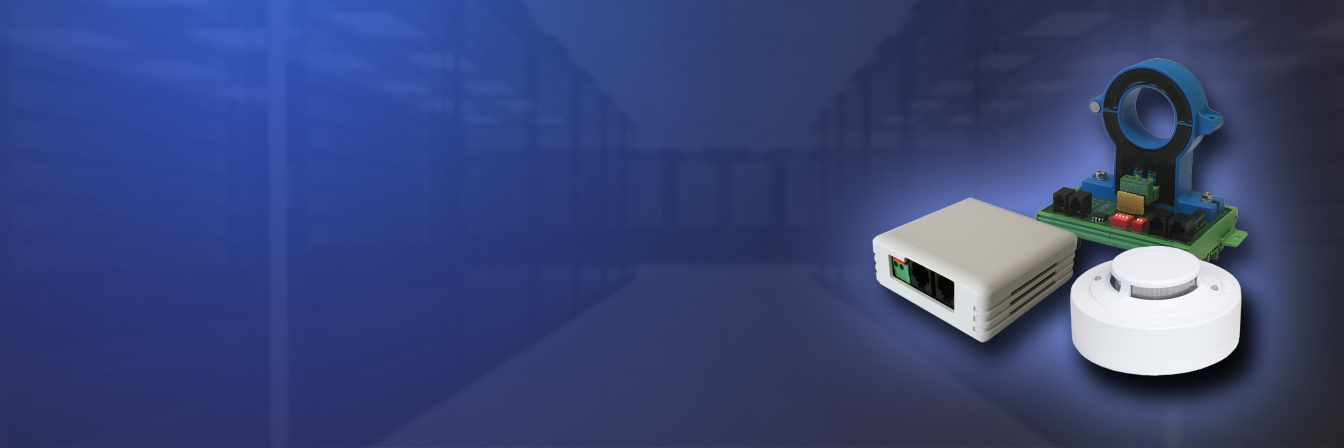

Vorkonfektionierte Umweltsensoren für den Anschluss an den SITEMANAGER 6

Temperatursensor

Bestell-Nr.: SM_II_T

Die Umgebungstemperaturen sollten beim Betrieb einer USV-Lösung unabhängig vom Standort der Batterien überwacht werden, da der Betrieb außerhalb der Spezifikationen Anlage und Batterien nachhaltig beschädigen können und im Extremfall sogar zu einem Brand führen kann. Mit dem Temperatursensor können Sie die Betriebsstätte in Echtzeit überwachen und werden rechtzeitig gewarnt, wenn die Temperaturen für den Betrieb bedenkliche Werte aufweisen.

Messbereich: 0°C - +100°C, +/- 1%
Betriebsspannung: 15 - 24V DC
Ausgangssignal: 0 - 10V DC
Zusätzliche Eingänge: 1x Digital
Besonderheiten: Anschluss für weiteren Fühler
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Digitaler Temperatursensor

Ord. No.: SM_II_T_DIG

Der SM_II_T_DIG ist ein digitaler Temperatursensor, der seine Messdaten an den SITEMANAGER 6 überträgt.

SM_II_T_DIG - die digitale Version des Temperatursensors SM_II_T.

Measurement Range: -25°C - +100°C
Power Supply Voltage: 15 – 24V DC
Output Signal: One wire
Special Features: Connection for other sensors
Connection Cable: RJ12/6_5, 5m, (Included) max. 50m
Dimensions: 70 x 70 x 27 mm (W x L x H)

Sensor für Temperatur und Luftfeuchtigkeit

(auch im Standalone-Betrieb einsetzbar)
Bestell-Nr.: SMII T_H

Je nach Standort einer Betriebsstätte kann sich in der Umgebung von Batterien Luftfeuchtigkeit bilden, die sich auf elektrische Leitungen, den Batterien oder der USV-Lösung niederschlagen kann. Beide Messergebnisse können über eine Sensormatrix unabhängig mit anderen Sensoren kombiniert werden, um unterschiedliche Reaktionen auf die Umgebung zu automatisieren.

Der SM_II_T_H Kombisensor liefert zwei Messergebnisse, benötigt jedoch auch 2 Kanäle.

Messbereich / Luftfeuchtigkeit: 0 - 100% rel. L, +/- 5%
Betriebsspannung: 15 - 24V DC
Ausgangssignal: 2x 0 - 10V DC
Zusätzliche Eingänge: 1x Digital
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

VMC converter

Ord. No.: SM_II_VMC

Stromschwankungen können in den einer USV-Lösung nachgelagerten Systemen unerwünschte Reaktionen wie Neustarts auslösen und Geräte beschädigen. Der SM_VMC ist ein Sensor, mit dem Sie die Qualität des Outputs einer USV-Anlage konsequent überprüfen können.

Measurement Range: 160 - 260V (AC, True RMS)
Power Supply Voltage: 15 - 24V DC
Output Signal: 0 - 10V DC
Special Features: Measurement via accompanying power supply
Connection Cable: RJ12/6_5, 5m, (Included) max. 50m
Dimensions: 70 x 70 x 27 mm (W x L x H)

Sensor für relative Luftfeuchtigkeit und akuten Wassereinbruch

Bestell-Nr.: SMII HYG2

Der SM_II_HYG2 wird benötigt, sobald bei der Betriebsumgebung mit Luftfeuchtigkeit durch Verdunstung, Schwitzwasser oder Wolkenbildung oder ähnlichem zu rechnen ist, wodurch die Betriebsbedingungen einer USV-Anlage überschritten werden.

Der SM_II_HYG2 kann sowohl akuten Wassereinbruch als auch relative Luftfeuchtigkeit überwachen.

Messbereich: Nass oder trocken
Stromversorgung: 9 –15VDC
Stromaufnahme: ca. 20 mA
Kontaktbelastung: 125 VAC,60 VDC,1A
Kontakt-Art: NC o. NO (konfigurierbar)
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 27 mm (B x T x H)
Besonderheiten: 1 Sensor (im Lieferumfang enth.) mit Kabellänge 2m, Akustische und optische (LED) Alarmgebung, Anschlussmöglichkeit bis zu 10 weitere SM_HYG2

Zubehör für den SM_II_HYG2

Der SM_II_HYG2 kann über den SITEMANAGER 6 angeschlossen werden und alternativ mit einem eigenen Netzteil im Standalone-Betrieb als Wasserdetektor mit eigenständigen Alarmgeber arbeiten. Die Sensorsonde für den Wassersensor kann auf Wunsch mit einem 5 m oder 10 m langen Sensorenkabel geliefert werden.

Bestell-Nr.: SM_HYG_S
Wassersensor mit einer Kabellänge von 2m/78.74in.
Bestell-Nr.: SM_HYG_S5
Wassersensor mit einer Kabellänge von 5m/196.85 in.
Bestell-Nr.: SM_HYG_S10
Wassersensor mit einer Kabellänge von 10m/393.7in.
Bestell-Nr.: PS_HYG
Stromversorgung für den Gebrauch des SM_HYG2 als Standalone-Version.

Zugangskontrollsysteme und Einbruchschutz

Die USV-Lösung ist innerhalb von Infrastrukturen ein besonders hohes Ziel, da sie den Betrieb die kritischen Systeme sicherstellt, bis weitere Notfallmaßnahmen greifen können. GENEREX bietet daher auch aktive Zugangskontrollsysteme an, um auf unbefugten Zutritt rechtzeitig zu reagieren:

Glasbruchmelder

Bestell-Nr.: SM_II_GLAS

Der SM_II_GLAS Glasbruchmelder ist eine schnelle und effiziente Möglichkeit, die Sicherheit von verglasten Oberflächen zu gewährleisten und bei Sprüngen und Rissen sofort einen digitalen Alarm zu geben.

Messbereich: Radius ca. 2m
Kontakt-Art: NC
Frequenzbereich: 120 kHz
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 27 x 27 x 14 mm (B x T x H)

Bewegungsmelder

Bestell-Nr.: SM_II_MD

Mit dem SM_II_MD Bewegungsmelder können schnell und effizient Räume, Zugangswege, Flure oder auch Fluchttreppen überwacht werden. Sobald der SITEMANAGER 6 eine Bewegung gemeldet bekommt, können von einer automatisierten Lichtanlage bis hin zu einem komplexen Melde- und Warnsystem alle Szenarien realisiert werden.

Der SM_II_MD kann mit anderen Sensoren kombiniert werden, um komplexe Zugangskontrollen zu realisieren.

Messbereich: 14m x 14m, 90°
Betriebsspannung: 9 – 16 V DC
Ausgangssignal: wie Versorgungsspannung
Stromaufnahme: ca. 17 mA
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 115 x 60 x 45 mm (B x T x H)

Elektrischer Türkontakt

Bestell-Nr.: SM_II_DC

Der SM_II_DC ist kein elektrisches Schloss, er ist eine unterstützende Maßnahme innerhalb des Gebäudemanagements. Beispielsweise kann ein Alarmsystem nur scharf geschaltet werden, wenn alle Fenster geschlossen wurden.

Der SM_DC kann mit anderen Sensoren kombiniert werden, um komplexe Zugangskontrollen zu realisieren.

Kontakt-Art: Magnetischer Alarmkontakt
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m

Technische, optische und akustische Alarmsysteme

SITEMANAGER 6 können "Sofortmaßnahmen" einleiten, um zum Beispiel Evakuierungsalarme für gefährliche Bereiche zu geben, Notentlüftungen zu schalten oder über- und untergeordnete Systeme zu informieren.

Akustischer Alarmgeber

Bestell-Nr.: SM_II_BUZ

Der SM_II_BUZ ist ein Alarmgeber, welcher dynamisch an das Alarmverhalten von allen Sensoren und digitalen Kontakten gekoppelt werden kann. das Alarmsignal kann verwendet werden, um auf Gefahrenquellen jeglicher aufmerksam zu machen.

Der SM_BUZ Alarmgeber kann mit anderen Sensoren und Kontakten kombiniert werden.

Betriebsspannung: 12 - 15V DC
Stromaufnahme: ca. 30mA
Schallpegel: ca. 85 dB
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Optischer Alarmgeber

Bestell-Nr.: SM_II_FLASH

Der SM_II_FLASH gibt ein deutlich sichtbares Alarmlicht ab, um z.B. auf gefährliche Bereiche aufmerksam zu machen, Betriebszustände einer Maschine anzuzeigen oder in Verbindung mit anderen Systemen auf eine akute Gefahr hinzuweisen.

Der optische Alarm SM-Flash kann mit allen Sensoren und Inputs gekoppelt werden.

Betriebsspannung: 12-15V DC
Stromaufnahme: ca. 170mA
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 70 x 70 x 67 mm (B x T x H)

Gas und Gefahrenstoffsensoren

Produktionsbedingt können unter Umständen gesundheitsschädliche, tödliche oder hochexplosive Gasgemische entstehen. Gassensoren sind oftmals die einzige Möglichkeit, diese mitunter geruchs- und farblosen Gefahrenquellen rechtzeitig zu erkennen und automatische Gegenmaßnahmen zu ergreifen.

Rauchmelder

Bestell-Nr.: SM_II_SD1

Sobald es Brandschutzbestimmungen erfordern, müssen diese Sensoren eine Betriebsstätte oder brandgefährdete Bereiche absichern. Aber auch ohne die gesetzliche Notwendigkeit ist dieser Sensor zu empfehlen, denn je früher eine Warnung vorliegt, desto schneller kann mit den geeigneten Maßnahmen reagiert werden.

Der Rauchmelder bietet eine zuverlässige Erkennung von akuter Rauchbildung. Er kann aber auch an die Messergebnisse von weiteren Sensoren und Kontakten gekoppelt werden, was diesen Sensor sehr flexibel einsetzbar macht.

Betriebsspannung: 10 – 15V DC
Ausgangssignal: wie Versorgungsspannung
Stromaufnahme: ca. 50mA
Erfassung: Fotozelle
Anschlusskabel: RJ12/6_5, 5m (im Lieferumfang) max. 50m
Abmessungen: 84 x 77 mm (D x H)

Wasserstoffsensor

Bestell-Nr.: SM_H2_LC

Wasserstoff bildet sich zum Beispiel als Nebenprodukt durch den Ladevorgang von Batterien und wird über Ventile an die Umgebung abgegeben. Da es leichter als die umgebende Luft ist, steigt es auf und sammelt sich an Überhängen, in Regalen, Nischen, Deckenbereichen, etc. Sobald die Wasserstoffkonzentration etwa 4 % erreicht, bildet sich schlagartig ein instabiles und brennbares Gasgemisch. Da Wasserstoff selber hierbei geruchlos und farblos ist, benötigt man bei der entsprechend spezialisierte Sensoren wie den SM_H2_LC Wasserstoffsensor, mit denen frühzeitig Wasserstoff erkannt werden kann. Der Wasserstoffsensor SM_H2_LC verfügt über ein zweistufiges Warnsystem, bei dem die Warnstufen unabhängig voneinander ausgelöst werden.

Anschluss am SITEMANAGER 6: Der SM_H2_LC wird direkt auf die digitalen Eingänge gelegt, um ein entsprechendes Warnsignal zu erhalten.

Betriebsspannung: 9 – 112V DC (stabilized)
Stromaufnahme: ca. 300mA max.
Betriebstemperatur: 0 - 40 C
Messgenauigkeit: +/- 20% under calibration conditions (20 C, 1013 hPa, hum. 65%)
Max. messbare momentane Wasserstoffkonzentration: 100% LEL (<1min/30min)

Sensoren für den Stromfluss

Eine USV-Lösung hängt von der Qualität der Batterien ab. Diese unterliegen im Lauf der Zeit einem natürlichen Alterungsprozess, so dass es die Anlage als Ganzes an Leistung verliert. Mit den GENEREX Stromsensoren ist es möglich, die innere Qualität der Entlade-/Ladeströme USV-Lösung zu überwachen.

AC & DC Current Sensors

Die Stromsensoren bieten zahlreiche Möglichkeiten, die Stromqualität innerhalb einer USV-Lösung zu überwachen. Current sensors for measuring AC and DC charging/discharging simoultaneously at BACS. At SENSORMANAGER /SITEMANAGER 6 this device measures AC or DC, depending on the configuration. Diameter 40mm/1.57in.Pluggable system, BACS addressing through DIP SW and at SENSORMANAGER /SITEMENAGER 6 AC or DC configurable through DIP SW. The more flexible design allows subsequent installation into existing high voltage AC systems. A hinge allows opening the upper ring to simplify inserting the power cables. Retrofitting with this hall sensor is quick and cost-effective: The fold-out ring makes the installation work easier and extensive conversions unnecessary. Including connection cable RJ12/6_5,

Ord. No.: SM_CSH50
AC & DC Current Sensor 50A
Ord. No.: SM_CSH200
AC & DC Current Sensor 200A
Ord. No.: SM_CSH400
AC & DC Current Sensor 400A
Ord. No.: SM_CSH1000
AC & DC Current Sensor 1000A
Ord. No.: SM_CSH2000
AC & DC Current Sensor 2000A

Sensoren von Drittanbietern

Der SENSORMANAGER kann auch Sensoren von Drittanbietern verwalten und entsprechend anbinden. Sollten Sie Sensoren benötigen, die

• Druckverhältnisse
• Gaskonzentrationen
• Lichtverhältnisse
• Säure-/Basekonzentrationen

oder ähnliches benötigen, sprechen Sie uns an:

Gemeinsam finden wir eine nach Maß geschneiderte Lösung für die Absicherung Ihrer IT- und Gebäude-Infrastruktur.
