Zubehörteile für Ihre BACS-Anlage

Die BACS Options erweitern eine BACS-Anlage um viele sinnvolle Zusatzfunktionen, mit der Sie die allgemeine Leistung Ihrer Anlage verbessern können.

Mit den BACS Options können Sie Klimaanlagen direkt ansteuern, die Qualität des Ladestroms überwachen, kontaktgesteuerte Feedback von anderen Systemen mit BACS-Kontrollmechanismen koppeln , und vieles mehr.

BACS Toolkit 12 Volt Version

Ord. No.: BACSTK4_12V

For 12Volt version with BACS C20 spare parts. Consisting of all items/spare parts required for a BACS service field engineer.

Content: BACSKIT_B4, BUS_CONV_5, BCII_SPLITT, BACS_PEN3, BUSC_CABLE, BACS_MNT,
BACS_MNT_II, BACS_TPAD2, , BACS_TPAD3, BACS_TV3, FUSE CS141/BACS WEBMANAGER, RJ 10 Crimping Tool, BACS_STRIP3, BACS_STRIP4, BACS_STRIP5, BACSC20 Rev 3.x (10x), B4BCRJ10025 (5x), B4BCRJ1004 (5x), B4BCRJ1007 (5x), B4BCRJ1010 (2x), B4BCRJ1015 (2x), B4BCRJ1030 (2x), B4BCRJ1050 (1x), B4BCRJ10200 (20m), BC5-015M5 (2x), BC5-015M6 (2x), BC5-015M8 (2x), BC5-025M5 (4x), BC5-025M6 (4x), BC5-025M8 (4x), BC5-040M5 (4x), BC5-040M6 (4x), BC5-040M8 (4x), BC5-040M10 (2x), BC5-040M12 (2x), BACS_TS1L23 (5x), GEHPUFFER, Label for BACSKIT_B4, Label for BCII_SPLITT, Label for BUS_CONV_5, B2_RJ1010, B2_RJ10COUP, Power supply for CS141 SNMP Adapter (Available with EU, US, UK or AUS power supply).

BACS Toolkit 2-12 Volt Version

Ord. No.: BACSTK4_2-12V

For 2-12Volt version with BACS C20, C30 and C40 spare parts. Consisting of all items/ spare parts required for a BACS service field engineer.

Content: BACSKIT_B4, BUS_CONV_5, BCII_SPLITT, BACS_PEN3, BUSC_CABLE, BACS_MNT,
BACS_MNT_II, BACS_TPAD2, , BACS_TPAD3, BACS_TV3, FUSE CS141/BACS WEBMANAGER, RJ 10 Crimping Tool, BACS_STRIP3, BACS_STRIP4, BACS_STRIP5, BACSC20 Rev 3.x (4x),BACSC30 Rev 3.x (4x), BACSC40 Rev 3.x (4x), B4BCRJ10025 (5x), B4BCRJ1004 (5x), B4BCRJ1007 (5x), B4BCRJ1010 (2x), B4BCRJ1015 (2x), B4BCRJ1030 (2x), B4BCRJ1050 (1x), B4BCRJ10200 (20m), BC5-015M5 (2x), BC5-015M6 (2x), BC5-015M8 (2x), BC5-025M5 (4x), BC5-025M6 (4x), BC5-025M8 (4x), BC5-040M5 (4x), BC5-040M6 (4x), BC5-040M8 (4x), BC5-040M10 (2x), BC5-040M12 (2x), BC4B040M5 (1x), BC4B040M6 (1x), BC4B040M8 (1x), BC4B040M10 (1x), BACS_TS1L23 (5x), GEHPUFFER, Label for BACSKIT_B4, Label for BCII_SPLITT, Label for BCII_SPLITT, Label for BUS_CONV_5, B2_RJ1010, B2_RJ10COUP, Power supply for CS141 SNMP Adapter (Available with EU, US, UK or AUS power supply).

BACS Bus Converter

Ord. No.: BUS_CONV_V

Der BACS Bus Converter bietet zwei Funktionen: Er ist die Schnittstelle, mit der Sie einen CS141 Professional oder Modbus zu einem vollwertigen BACS Webmanager aufrüsten können. Den BACS Bus Converter können Sie jedoch auch an einen Computer anschließen und dann direkt mit den BACS Tools auf BACS-Module zugreifen und diese auslesen oder zu programmieren. Besonders dann, wenn der BACS Webmanager ungünstig platziert wurde, können mit dem BACS Bus Converter direkt an die BACS-Module gehen.

Construction: Conversion and galvanic separation of the BACS battery bus to the BACS WEBMANAGER BUDGET plus real time clock (RTC) timer for the BACS WEBMANAGER.
Power Supply: Stabilized external 12V/2000mA
Number of modules: : Standard Power supply grants power for up to 360 BACS C modules. For up to 510 Modules and sensors, a larger power supply is available.
Dimension: 91,5 x 67 x 25 (W x H x D)

BACS SPLITTING BOX

Ord. No.: BCII_SPLITT

Die BACS Splitting Box ist ein passives Element innerhalb der BACS Installation - sie dient dazu, den BACS Bus in einzelne Segmente auf zu teilen, was eine strukturierte und platzsparende Installation ermöglicht. Innerhalb des BACS Webmanagers können zudem die physikalische Verdrahtung logisch in Batteriestränge aufteilen, die entsprechend betrachtet und konfiguriert werden können.

Construction: Passive splitter for BACS communication cables, designed to optimize the overall cable lengths and to create an optical pleasant wiring. In addition to the extension of the 2 BACS bus inputs of the BACS CONVERTER.
Power Supply: Passive element, no additional power supply required
Interfaces: : 5* RJ10 for BACS bus cables, 1x RJ10 input connector for BACS bus data input
Dimension: 91,5 x 67 x 25 (W x H x D)

BACS Repeater

Ord. No.: BACS_REP

Je länger die Kabel werden, um so größer ist die Dämpfung, die ein Signal widerfährt. Operiert man am Rand der maximal zulässigen Kabellängen, kann es dadurch zu Störungen kommen, dass das Signal auf Grund der Kabellänge zu sehr gedämpft wurde. Der BACS Repeater ist ein Modul, mit dem Sie zwischen dem BACS Bus Converter und dem ersten BACS Modul, einer BACS Splitting Box oder auch zwischen BACS Modulen um bis zu 100m überbrücken können. Seine Aufgabe ist, das eingehende Signal zu verstärken und wieder auf den BACS Bus zu geben.

BACS Bus Interface

Ord. No.: GX_R_AUX

Das digitale BACS Bus Interface Modul bietet die Möglichkeit, über potentialfreie Kontakte mit Systemnahen Komponenten direkt zu interagieren. Es können bis zu 4 GX_R_AUX Bacs Bus Interface Module in einem BACS-System installiert werden, wodurch bis zu 16 Inputs und Outputs zur Verfügung stehen. Der GX_R_AUX wird verwendet, um zum Beispiel Batterietrenner, deren Installation in einigen Ländern gesetzlich vorgegeben sind, direkt auslösen zu können. Der GX_R_AUX wird über den BACS Bus mit der notwendigen Betriebsspannung versorgt und benötigt daher kein eigenes Netzeil.

Switch Power Supply TRACOPOWER TCL 024-112 DC

Mounting Kit II
Ord. No.: PSKIT_18

DIN Rail power supply for BACS WEBMANAGER supply directly from the monitored batteries in a 48Volt DC system. Input voltage 18-72Volt DC, Output: 12V 2000mA DC stabilized. 2000mA are available for up to 400 BACS Module and other BACS bus sensors (see datasheet of other BACS sensors for power consumption). Larger power supplies on demand. Included is a connection cable from DIN rail power supply to BACS WEBMANAGER input. Primary fuse between DC supply and batteries are not included.

Switch Power Supply TRACO TPC 030-112

Mounting Kit II
Ord. No.: PSKIT_90

DIN rail power supply for BACS WEBMANAGER supply directly from the monitored batteries in a 90-375 Volt DC system, or 85-264Volt AC system. Input voltage 90-375 volt DC (or 85-264Volt AC), Output: 12V 2200mA DC stabilized. 1960mA are available for up to 392 BACS Module and other BACS bus sensors (see datasheet of other BACS sensors for power consumption). Larger power supplies on demand. Included is a connection cable from DIN rail power supply to BACS WEBMANAGER input. Primary fuse between DC supply and batteries are not included.

BACS Profibus Converter

Ord. No.: BACS_SPI_II

Converter from BACS RS232 COM2 MODBUS to Profibus fieldbus. External DIN rail device, 230V/59Hz-12V 500mA power supply and COM2 MODBUS mini DIN 8 cable included - Wide range input power supply voltage 10-33 VDC, DB-9 fieldbus connector (cable not included). BACS standard Modbus values starting from address 1000 and UPS values starting from address 100 are supported. German and English user documentation.

SENSORMANAGER for BACS

Ord. No.: SENSMCS121

Der Sensormanager erweitert die BACS-Funktionen um externe Sensoren, Aktuatoren und bietet viele Möglichkieten, die gesamte Infrastruktur um die USV-Lösung herum aktiv zu überwachen

Universal environmental datamanager for up to 8 temperatures, humidities, voltages, etc., up to 4 input alarm contacts, up to 4 output contacts - Optional module BACS WEBMANAGER, connection to COM2.

The SENSORMANAGER expands the BACS features to include external sensors, actuators and offers several options for actively monitoring the entire infrastructure around the UPS solution.

Temperatursensor

Bestell-Nr.: SM_T_COM

Der Sensor kann direkt an den COM 2 - Anschluss an den CS141 angeschlossen werden und überwacht in Echtzeit die Temperatur die relative Luftfeuchtigkeit. Damit ist es möglich, die nähere Umgebung der USV-Lösung aktiv zu überwachen.

Messbereich: -25°C - +100°C, +/- 0,5%
Ausgangssignal: Serielles Protokoll (2400 Baud)
Betriebsspannung: 8 - 12V DC
Besonderheiten: Versorgung über Anschluss COM2 des CS141
Anschlusskabel: DB9 - Mini-DIN, 1.8m (im Lieferumfang) max.30m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Kombisensor für Temperatur und Luftfeuchtigkeit

Bestell-Nr.: SM_T_H_COM

Der Sensor kann direkt an den COM 2 - Anschluss an den CS141 angeschlossen werden und überwacht in Echtzeit sowohl die Temperatur als auch die relative Luftfeuchtigkeit. Damit ist es möglich, die nähere Umgebung der USV-Lösung aktiv zu überwachen.

Messbereich / Temperatur: -25°C - +100°C, +/- 0,5%
Messbereich / Luftfeuchtigkeit: 0 - 100% rel. L, +/- 2%
Ausgangssignal: Serielles Protokoll (2400 Baud)
Betriebsspannung: 8 - 12V DC
Besonderheiten: Versorgung über Anschluss COM2 des CS141
Anschlusskabel: DB9 - Mini-DIN, 1.8m (im Lieferumfang) max.30m
Abmessungen: 70 x 70 x 27 mm (B x T x H)

Hydrogen Sensor

Ord. No.: SM_H2_LC

Hydrogen typically forms as a by-product of the charging process of batteries and is released into the environment via valves or open cases. Since it is much lighter than the surrounding air, it rises and collects on overhangs, in shelves, niches, ceiling areas, etc. As soon as the hydrogen concentration reaches about 4%, an unstable and highly flammable gas mixture will be formed up.Since hydrogen itself is odorless and colorless, you need specialized sensors like the SM_H2_LC require hydrogen sensors with which hydrogen can be detected at an early stage.The hydrogen sensor SM_H2_LC has a two-stage warning system in which the warning levels are triggered independently of one another.When used with the SENSORMANAGER, the SM_H2_LC is placed directly on the digital inputs in order to receive a corresponding warning signal.

Power Supply Voltage: 9 – 112V DC (stabilized)
Current Consumption: ca. 300mA max.
operating temperatur: 0 - 40 C
measurement accuracy: +/- 20% under calibration condotions (20 C, 1013 hPa, hum. 65%)
Max. measurable instantaneous hydrogen concentration: 100% LEL (<1min/30min)

AC & DC Current Sensors

Current sensors for measuring AC and DC charging/discharging simoultaneously at BACS. Diameter 40mm/1.57in.Pluggable system, BACS addressing through DIP SW. The more flexible design allows subsequent installation into existing high voltage AC systems. A hinge allows opening the upper ring to simplify inserting the power cables. Retrofitting with this hall sensor is quick and cost-effective: The fold-out ring makes the installation work easier and extensive conversions unnecessary. Including connection cable RJ12/6_5.

Current sensors can provide a wide range of useful information about the discharging and charging currents within a UPS solution managed by a BACS. These additional sensors can, for instance, check the quality of the current flow: Irregularities in the current flow can indicate hidden defects that can negatively impact secondary batteries.

Ord. No.: SM_CSH50
AC & DC Current Sensor 50A
Ord. No.: SM_CSH200
AC & DC Current Sensor 200A
Ord. No.: SM_CSH400
AC & DC Current Sensor 400A
Ord. No.: SM_CSH1000
AC & DC Current Sensor 1000A
Ord. No.: SM_CSH2000
AC & DC Current Sensor 2000A

BACS Pads and Velcro Strips

BACS-Module werden mit Klett-Pads an der Batterie befestigt. Wenn später bei Wartungsarbeiten die BACS-Module ausgetauscht oder kurzfristig entfernt werden müssen, lassen sie sich einfach entfernen und später wieder aufsetzen, ohne dass weitere Klebestoffe benötigt werden müssen.

Ord. No.: BACS_TPAD
BACS Pads for external temperatur sensor REV 2
Ord. No.: BACS_TPAD2
BACS Pads for external temperatur sensor REV 3
Ord. No.: BACS_TPAD3
BACS Pads for external temperatur sensor REV 3
Ord. No.: BACS_STRIP4
BACS Velcro Strips for BACS modules V3
Ord. No.: BACS_STRIP5
BACS Velcro Strips for BACS modules V3

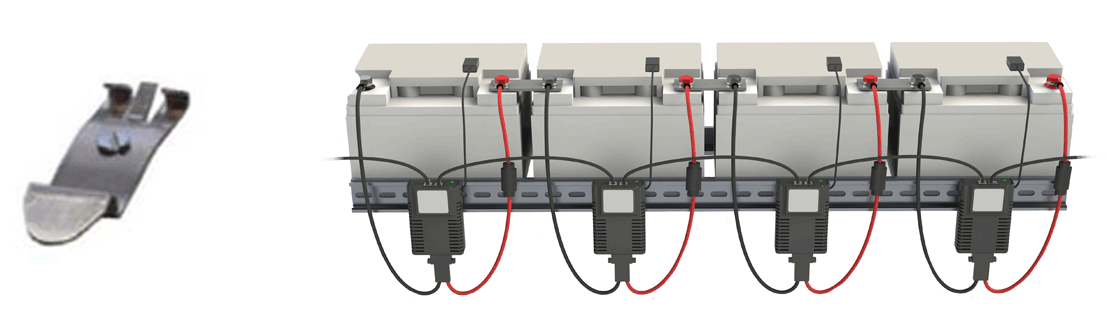

Mounting Clips

Ord. No.: BACS_MNT

Diese Modul-Clips wurden speziell entwickelt, um den BACS Bus Converter oder die BACS Splitting Box an einer industriell genormten DIN-Rail zu befestigen. Damit können die Module platzsparend und ordentlich platziert werden.

Der BACS Mounting Clip erlaub die einfache Montage an genormten DIN-Rails

BACS Module Mounting Clip

Ord. No.: BACS_CLIP
BACS Module mounting clip for DIN rails.

Sie benötigen weiteres Zubehör?

In Verbindung mit dem SENSORMANAGER können Sie dank der offenen Schnittstellen zahlreiche zusätzliche Module, Sensoren und Aktuatoren von Drittanbietern einbinden.

Sprechen Sie uns an, gemeinsam finden wir einen Weg für Ihre persönliche Konfiguration!
