Stromsensor mit AC/DC Ripple für BACS und SENSORMANAGER

19 August 2020
 Neuer Halleffekt Stromsensor für die Messung von DC und AC Ripple

Die neue Serie unserer Stromsensoren BACS CSHxxxx ersetzt die bislang von uns eingesetzten Sensoren BACS CSxxx. Die Baureihe der Sensoren beinhaltet 50A, 200A, 400A, 1000A und 2000A. Alle BACS CSHxxxx Sensoren sind nun "Klappsensoren". Musste bei der alten Variante noch das Kabel durch die Sensoröffnung durchgeführt werden, ist die Montage des neuen Sensors durch einfache Klapptechnik sehr viel einfacher. Eine Nachrüstung wird zum Kinderspiel.

Neu ist das nicht nur die Montage einfacher wird, sondern die neuen Sensoren neben der DC-Strommessung nun auch zeitgleich den eventuell vorhandenen AC-Wechselstromanteil anzeigt. Eigentlich sollte es auf einer Gleichstrom (DC) Batterieanlage keinen Wechselstrom (AC) geben.

Allerdings wird bei einer USV von Wechselstrom auf Gleichstrom „umgerichtet“ da die Akkus (je nach Chemieart) nur Gleichstrom zum Laden mit unterschiedlichen Ladekurven nutzen können. Bei dieser Wandlung von AC nach DC wird in der Regel „reiner“ Gleichstrom erzeugt, wobei im höheren Frequenzbereich noch ein geringer Wechselstromanteil messbar ist.

Durch Alterung der Bauteile des sich in der USV befindlichen Ladegerätes, ist es möglich, dass diese Restanteile von AC Wechselstrom im Laufe der Jahre ansteigen und die Frequenz so geändert wird, dass es zu einem immer höher werdenden Anteil von Wechselstrom im Gleichstrom der Akkus kommt, genannt „AC Ripple“.

Wird dieser Wechselstromanteil nicht erkannt und das Ladegerät ausgetauscht, kann es zu Schäden an den Akkus führen. Da die Ermittlung dieses „AC Ripple“-Wechselstroms bislang in den meisten BMS Systemen nicht enthalten war, wurde dieser erst durch die ansteigenden Innenwiederstände der geschädigten Akkus sichtbar, wobei die Ursache der Schädigung nicht erkannt wurde. Die USV verwandelte sich in einen "Akkufresser" der in relativ kurzer Zeit Akkus zerstört.

Durch den Einsatz des neuen Stromsensors kann BACS den Anteil des Wechselstromes anzeigen und so den Anwender vor alternden Bauteilen oder falschen Installationen warnen - bevor seine Akkus geschädigt werden.

Artikelnummer:

BACS_CSH50 (50A), BACS_CSH200 (200A), BACS_CSH400 (400A), BACS_CSH1000 (1000A), BACS_CSH2000 (2000A)

Dual Use:

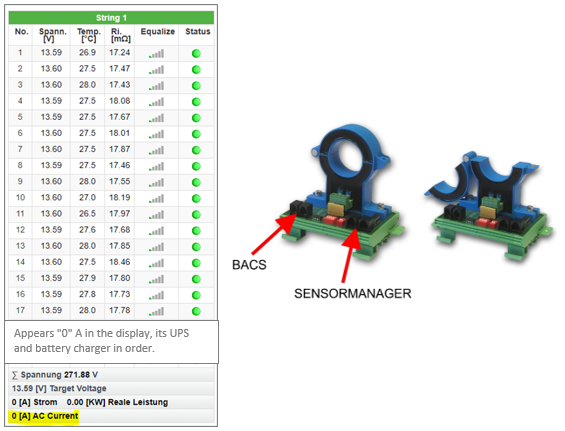

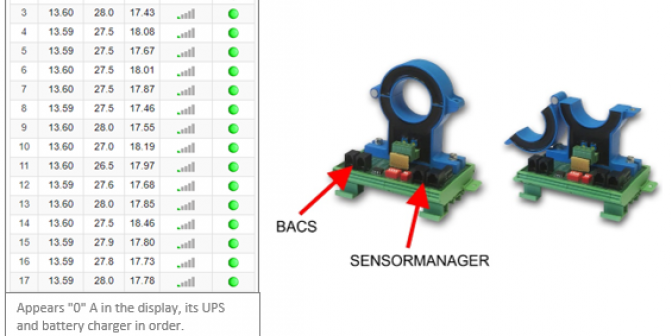

Der neue Stromsensor BACS CSHxxx hat eine 2-fach Funktion, er kann sowohl bei BACS als auch beim SENSORMANAGER verwendet werden. Dafür wurden auf der Platine links 2 BACS Buchsen angebracht und rechts 2 SENSORMANAGER Buchsen. Die Umstellung der Betriebsart erfolgt automatisch.
